Environ ProfiMix EN002 – Festwert-Pumpengruppe DN25 mit Thermostatkopf 20–70 °C und Grundfos UPM3 Hybrid 25/7: aufhängen, anschließen, einstellen, fertig

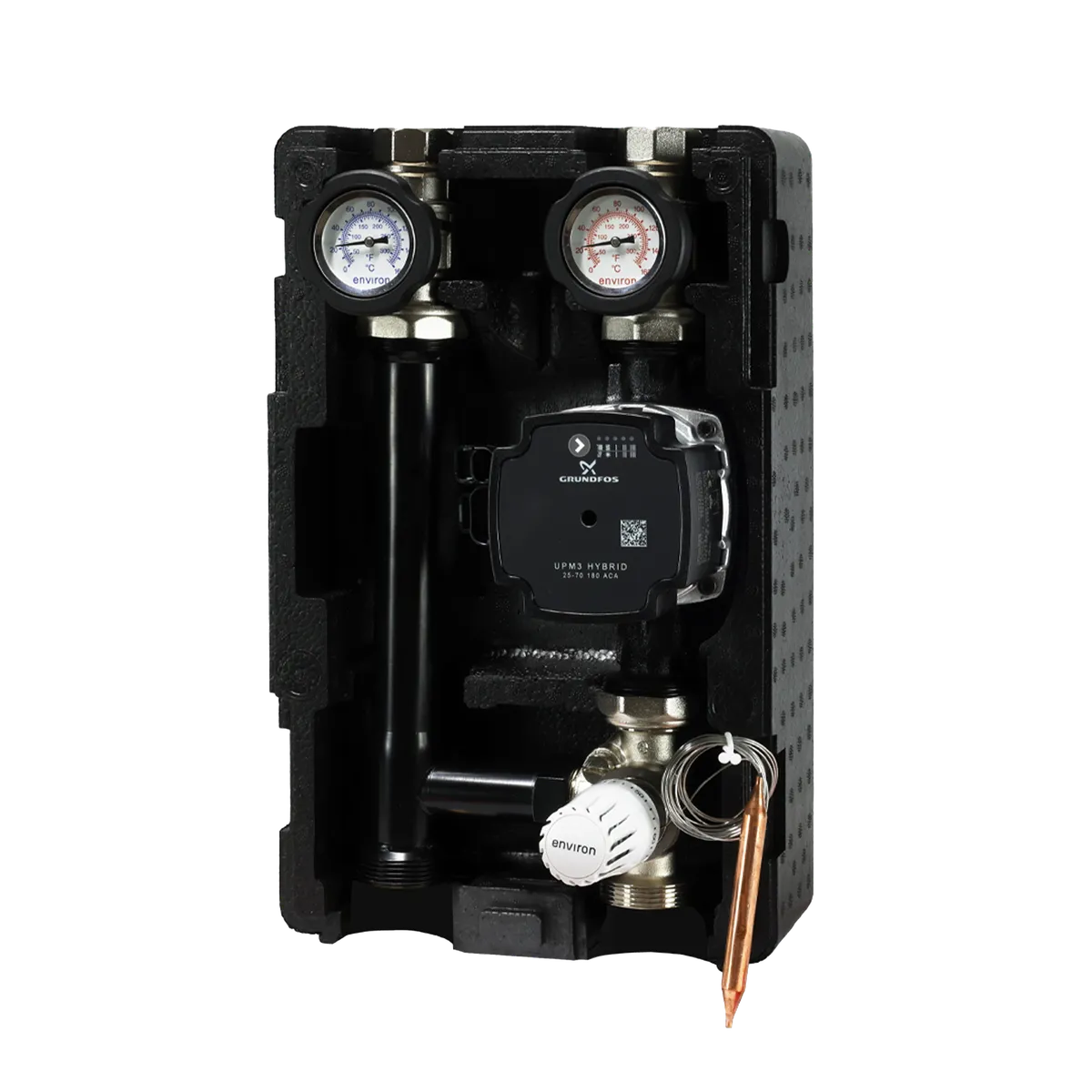

Wandhalterung an die Wand schrauben, Pumpengruppe einhängen, Vor- und Rücklauf anschließen, Wunschtemperatur am Thermostatkopf einstellen – fertig ist der komplette Heizkreis. Die Environ ProfiMix EN002 ist eine einbaufertige Festwert-Pumpengruppe DN25 mit thermostatischem Drei-Wege-Mischer, Kapillar-Thermostatkopf 20–70 °C und Grundfos UPM3 Hybrid 25/7 Hocheffizienzpumpe. Der Mischer hält die eingestellte Vorlauftemperatur ganz von selbst konstant – ohne Stellmotor, ohne Steuerleitung, ohne Mischerausgang an der Heizungsregelung. Die Pumpe regelt sich selbst – und kann bei Bedarf zusätzlich über ein PWM-Signal Ihres Kessels oder Ihrer Wärmepumpe angesteuert werden. Wandhalterung samt Schrauben und Dübeln sowie das Netzkabel für die Pumpe liegen bei, der Versand ist kostenlos. Ideal für Fußbodenheizung, Wandheizung und Heizkörper mit fester Vorlauftemperatur.

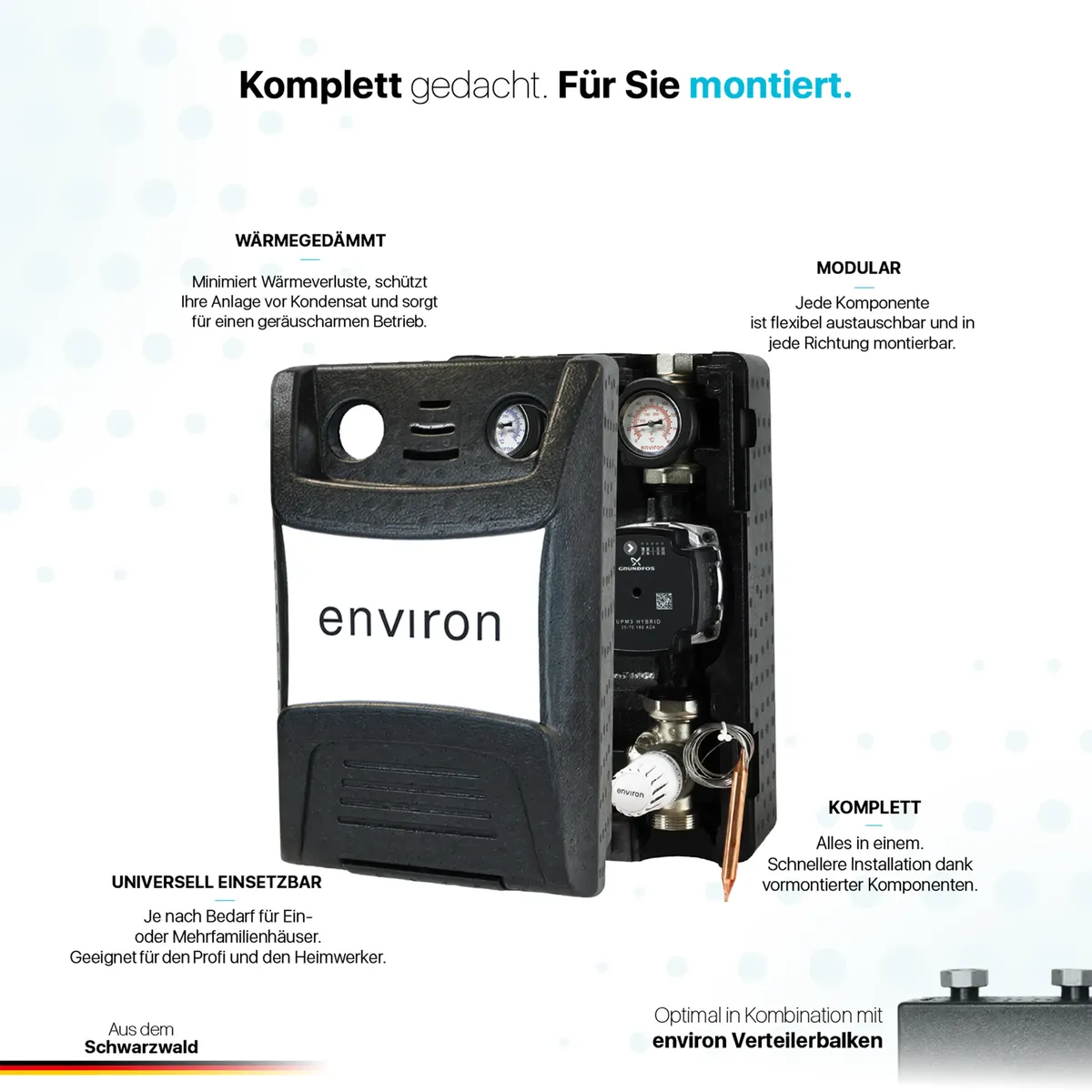

Bei der ProfiMix ist jedes Detail zu Ende gedacht: Die Messingarmaturen sind vernickelt – Schluss mit Grünspan. Die Schwerkraftbremse ist bereits integriert, Vor- und Rücklauf haben Sie über die Thermometer immer im Blick. Die belüftete Wärmedämmung schluckt die Geräusche der Pumpe. Und das Ganze ist exklusiv entwickelt und gefertigt in Deutschland.
Darum ist die ProfiMix EN002 die richtige Wahl
-

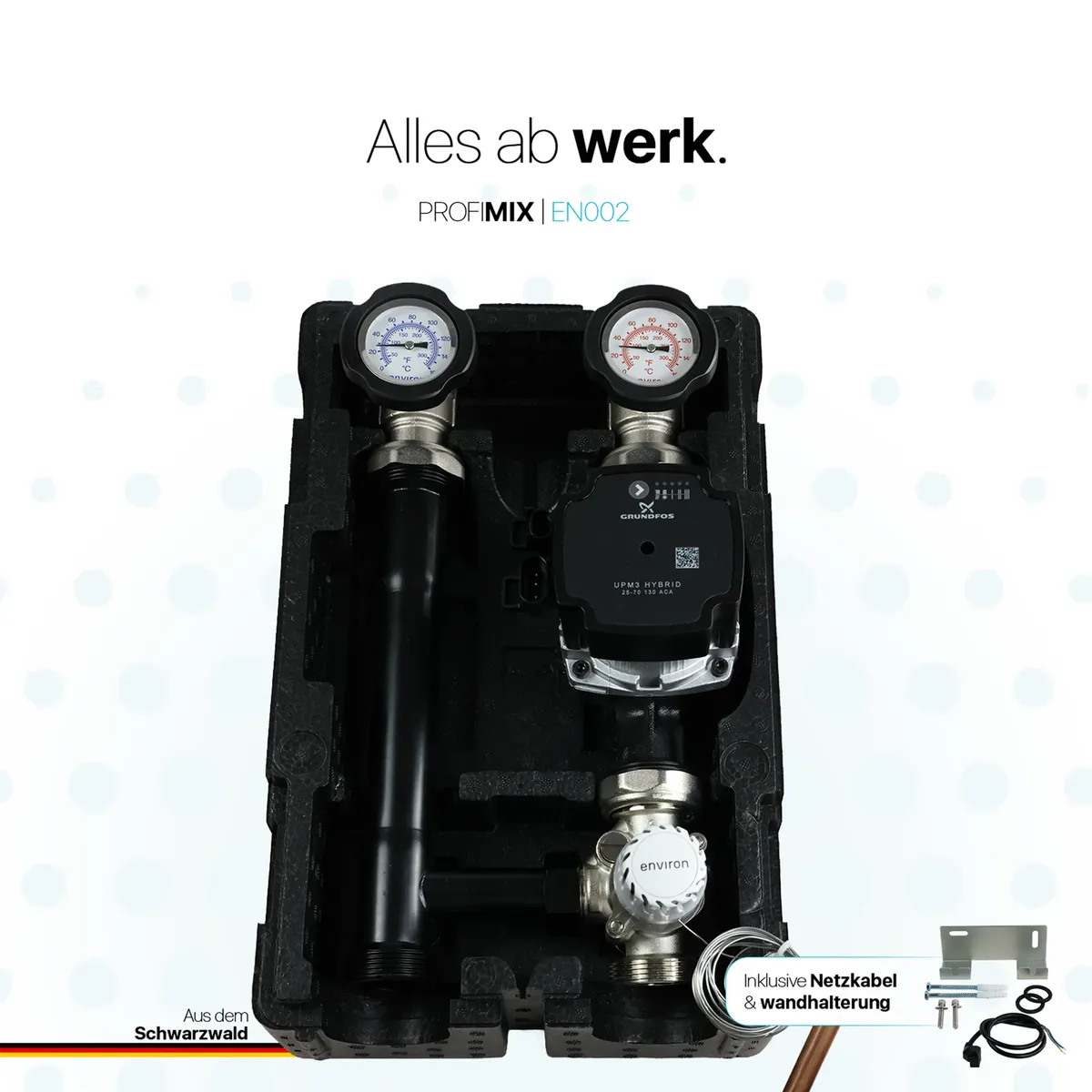

Aufhängen, anschließen, einstellen, fertig: Komplett montiert geliefert – thermostatischer Mischer, Thermostatkopf, Pumpe, Thermometer und Dämmung sind verbaut. Wandhalterung samt Schrauben, Dübeln und Unterlagsscheiben sowie das Netzkabel für die Pumpe sind dabei – nichts muss nachgekauft werden. Das spart rund die Hälfte der Montagezeit
-
Konstante Vorlauftemperatur ohne Regelung: Der thermostatische Mischer hält die eingestellte Temperatur selbsttätig – kein Stellmotor, keine Verkabelung, keine Programmierung
-
Einstellbar von 20 bis 70 °C: Am Kapillar-Thermostatkopf einfach von Hand einstellen – von der Fußbodenheizung bis zum Heizkörper
-
Ideal zum Nachrüsten: Neuer Fußbodenheizkreis, aber Ihre Heizungsregelung hat keinen freien Mischerausgang? Die EN002 braucht keinen
-
Schluss mit Grünspan: Die Messingarmaturen wie Kugelhähne und Thermometer-Absperrventile sind vernickelt, die Stahlteile zusätzlich kataphoresebeschichtet – die Pumpengruppe sieht auch nach Jahren noch aus wie am ersten Tag
-
Leise im Betrieb: Die schallgedämpfte Dämmschale schluckt die Geräusche – von der Pumpe ist so gut wie nichts zu hören
-
Keine Überhitzung: Die intelligent belüftete Wärmedämmung verhindert Hitzestaus – die Elektronik der Pumpe bleibt geschützt
-
Grundfos UPM3 Hybrid mit optionalem PWM: Selbstregelnd mit AUTOADAPT oder per PWM-Signal von Wärmepumpe oder Kessel angesteuert – Sie entscheiden, die Pumpe kann beides
-
Pumpentausch ohne Entleeren: Die Thermometer sind gleichzeitig Absperrhähne – Pumpe absperren, tauschen, fertig. Die Anlage bleibt gefüllt
-
Exklusiv entwickelt und gefertigt in Deutschland: Made in Germany vom deutschen Hersteller Environ aus Villingen-Schwenningen
Der thermostatische Mischer – Festwertregelung ganz ohne Stellmotor
Herzstück der EN002 ist ein thermostatischer Drei-Wege-Mischer von HERZ mit Kapillar-Thermostatkopf. Sie stellen die gewünschte Vorlauftemperatur einmal am Thermostatkopf ein – der Mischer hält sie dann selbstständig konstant, indem er heißes Wasser vom Wärmeerzeuger mit kühlerem Rücklaufwasser mischt. Ändert sich die Temperatur im Vorlauf, regelt der Mischer automatisch nach.
-
Einstellbereich 20 – 70 °C: Niedrige Vorlauftemperaturen für Fußboden- und Wandheizung genauso wie höhere Temperaturen für Heizkörper
-
Kapillarfühler: Der Fühler erfasst die Vorlauftemperatur und ist über ein Kapillarrohr mit dem Thermostatkopf verbunden – für eine zuverlässige, gleichmäßige Regelung
-
Arbeitet ohne Strom: Der Thermostatkopf regelt selbsttätig – der Mischer braucht keinen Stromanschluss, keine Elektronik und keine Steuerleitung
-
Keine Regelung nötig: Kein Mischerausgang, keine Fühlerleitung, keine Programmierung – perfekt, wenn Ihre Heizungsregelung keinen Mischerausgang hat oder ein zusätzlicher Heizkreis nachgerüstet wird
-
Markenqualität von HERZ: Bewährte Thermostattechnik vom österreichischen Armaturenhersteller

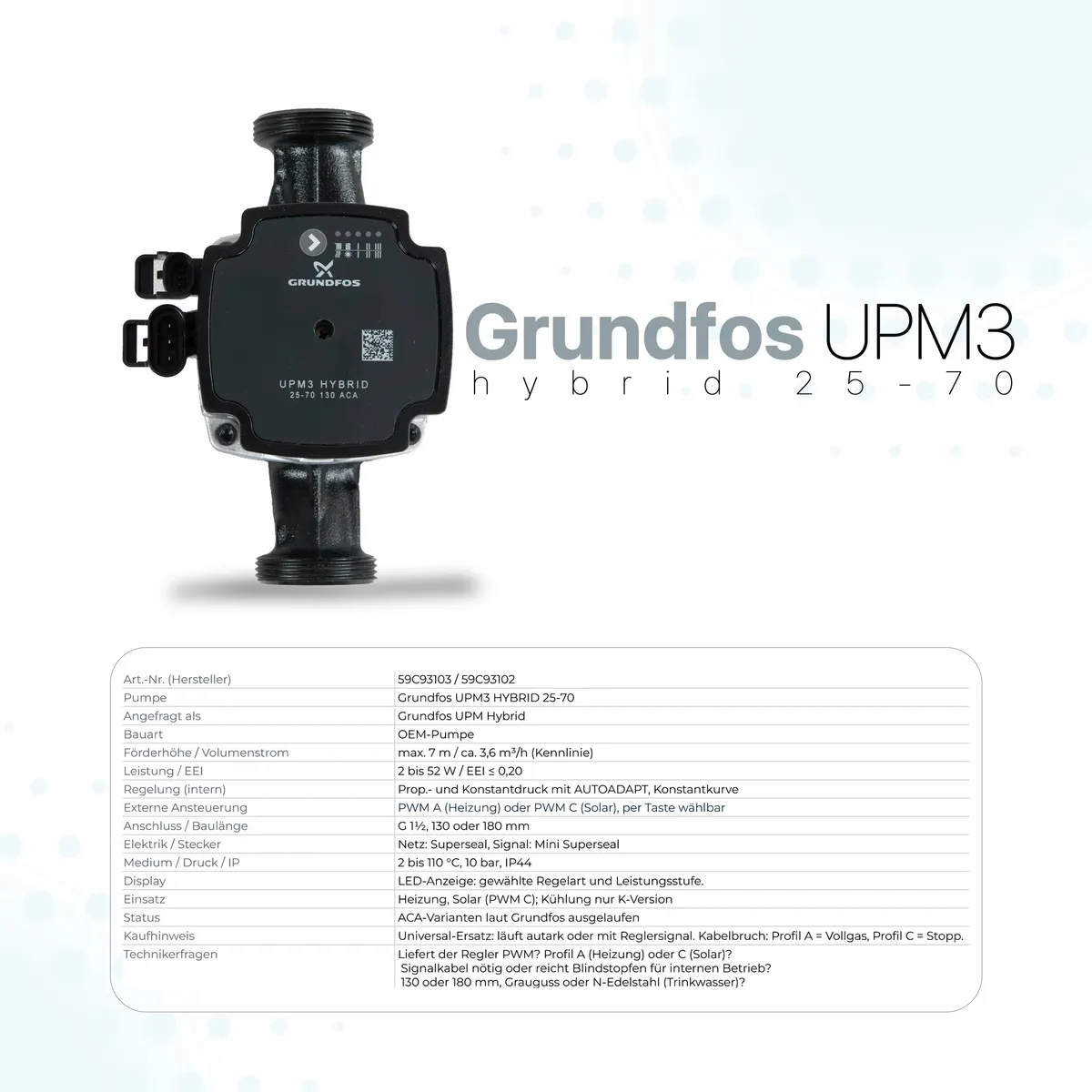

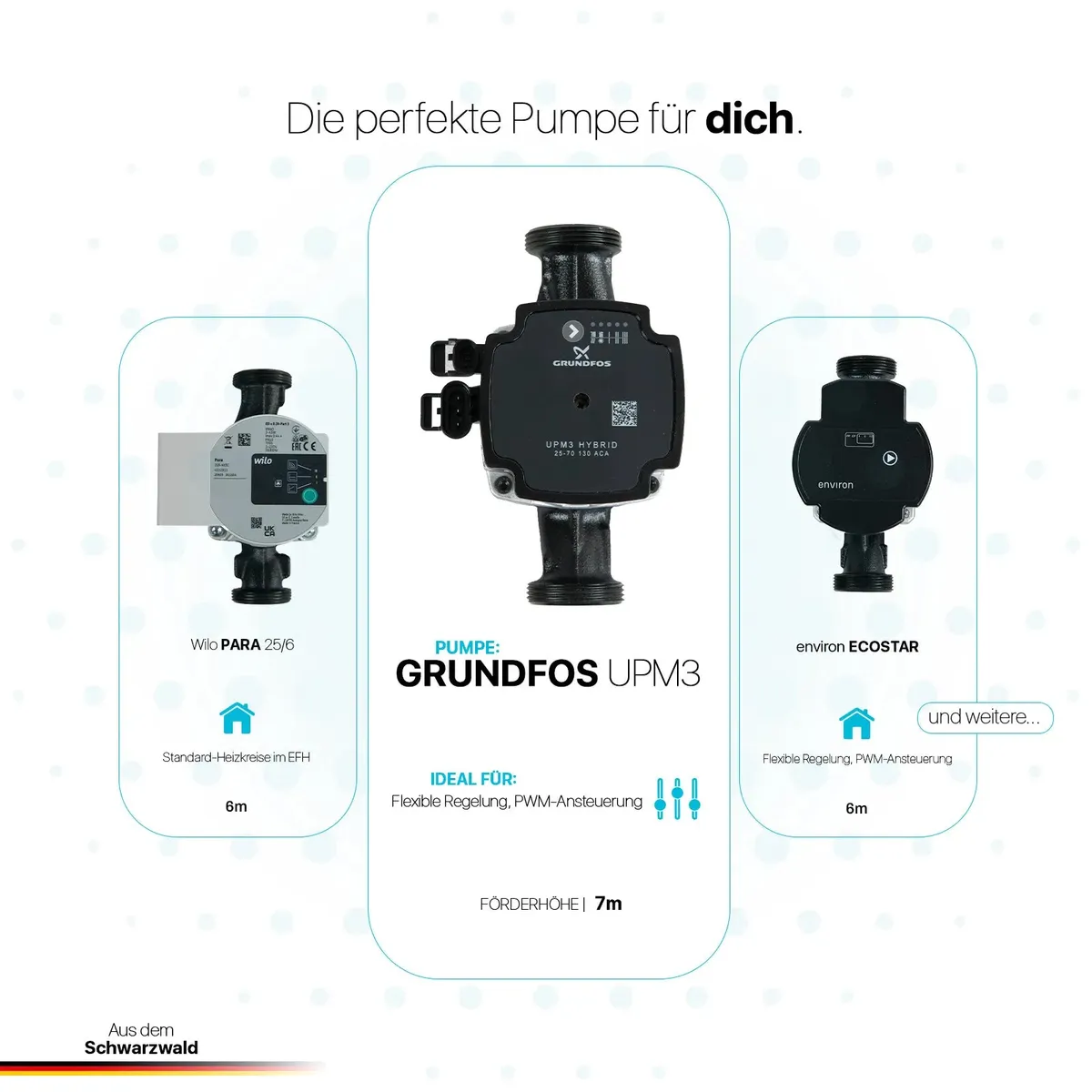

Die Grundfos UPM3 Hybrid 25/7 – flexibel geregelt, mit oder ohne PWM
Verbaut ist die Grundfos UPM3 Hybrid 25/7, eine Hocheffizienzpumpe des dänischen Pumpenherstellers Grundfos. Ihr großer Vorteil: Sie arbeitet wahlweise mit eigener, interner Regelung oder lässt sich über ein externes PWM-Signal steuern. Ein PWM-Signal ist optional – Sie können es nutzen, müssen aber nicht.
-
Optionales PWM-Signal: Hat Ihre Wärmepumpe oder Ihr Kessel einen PWM-Ausgang, regelt die Heizung die Pumpendrehzahl direkt (PWM-Profil A für Heizungsanlagen). Ohne PWM-Kabel arbeitet die Pumpe einfach selbstständig weiter
-
AUTOADAPT: Im internen Betrieb passt sich die Pumpe automatisch an Ihre Anlage an und findet selbst die passende Kennlinie
-
Viele Regelungsarten: Proportionaldruck und Konstantdruck mit je drei Kennlinien sowie Konstantkurve mit vier Stufen – ab Werk auf Proportionaldruck eingestellt
-
Bis 7,2 m Förderhöhe: Bis zu 3,8 m³/h Fördermenge – Reserve auch für längere Heizkreise
-
Hocheffizient: Leistungsaufnahme nur 2 – 52 W, Energieeffizienzindex EEI ≤ 0,20
-
Einfache Bedienung: Eine Taste zum Einstellen, LED-Anzeige für Leistungsaufnahme, eingestellte Kennlinie und Störmeldungen
-
Sicher im Betrieb: Automatische Wiederanlaufversuche bei blockiertem Rotor, zusätzlich manuelle Entblockierung von vorne
-
Förderfähig: Im Rahmen eines Heizungstauschs förderfähig über die BEG (KfW)

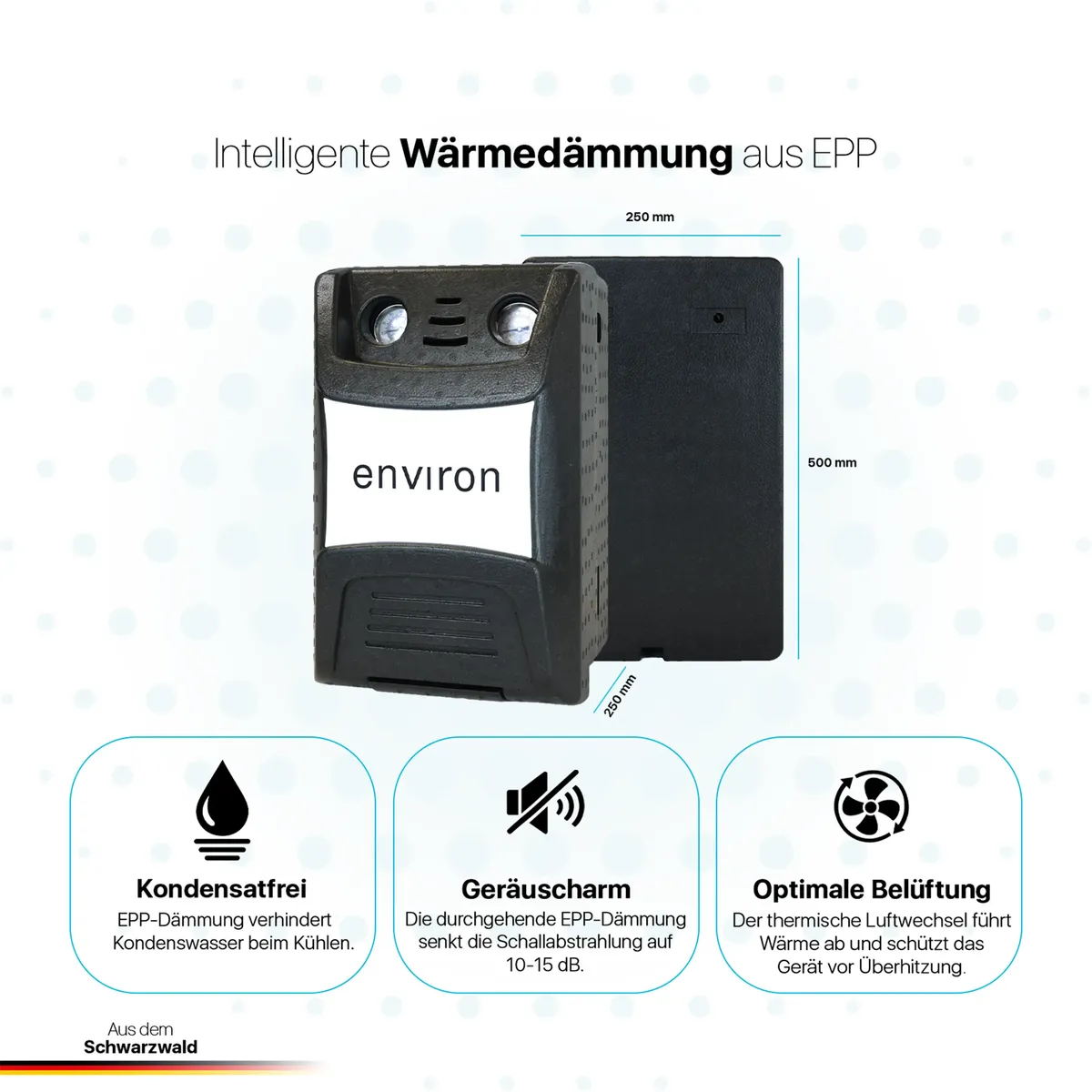

Die Dämmschale – belüftet, leise, passgenau
Die passgenaue Wärmedämmung aus EPP ist mehr als eine Verkleidung. Durch ihre intelligente Belüftung bleibt das Klima im Inneren immer im grünen Bereich:
-
Keine Hitzestaus: Die Pumpe überhitzt nicht – das schont die Elektronik
-
Schallgedämpft: Die Dämmschale ist so gebaut, dass Betriebsgeräusche geschluckt werden – die Pumpe ist kaum zu hören
-
Wärmedämmung: EPP 40 g/l mit λ 0,038 W/mK hält die Wärme dort, wo sie hingehört
-
Starkes Design: Schwarze Dämmschale mit klarer Linie – sauber im Heizungsraum, mehrere ProfiMix nebeneinander wirken wie aus einem Guss
Doppelt geschützt: vernickelt und kataphoresebeschichtet
Blankes Messing läuft mit der Zeit an und setzt Grünspan an. Bei der ProfiMix sind deshalb die Messingarmaturen vernickelt. Die Stahlteile sind zusätzlich kataphoresebeschichtet: Das Bauteil wird komplett in ein Elektrobad getaucht, Gleichspannung zieht den Lack in jede Ecke und jeden Hohlraum, danach wird er eingebrannt. Genau so schützen Autohersteller ihre Karosserien vor Rost.
Einsatzbereiche
- Fußbodenheizung und Wandheizung mit fester Vorlauftemperatur
- Heizkörper und Radiatoren mit fester Vorlauftemperatur
- Zusätzlicher Heizkreis an Kessel oder Pufferspeicher – auch ohne freien Mischerausgang an der Heizungsregelung
- Anlagen mit PWM-Ausgang an Kessel oder Wärmepumpe – optional, aber kein Muss
- Nachrüsten einer Fußbodenheizung, zum Beispiel im Bad, Anbau oder Wintergarten
- Einzeln an der Wand oder mehrere nebeneinander auf einem gängigen Verteilerbalken (125 mm Achsabstand, 1½" AG)
Exklusiv entwickelt und gefertigt in Deutschland
-
Made in Germany: Die ProfiMix wird von Environ in Villingen-Schwenningen entwickelt und gefertigt
-
Eigene Entwicklung: Konstruiert mit einem Ziel – die Montage so einfach und schnell wie möglich zu machen
-
Über 20 Jahre Erfahrung in der Heizungs- und Energietechnik
-
Technischer Support in Deutschland: Kompetente Hilfe bei Auswahl, Montage und Betrieb
Technische Daten
| Eigenschaft |
Wert |
| Bauart |
Thermostatisch gemischte Heizkreispumpengruppe (Festwertregelung) |
| Nenngröße |
DN 25 – 1" |
| Durchfluss |
1.600 l/h |
| Kvs-Wert |
8,3 |
| Max. Betriebsdruck |
6 bar |
| Temperaturbereich |
10 – 110 °C |
| Medium |
Wasser, Glykollösung (max. 50 %) |
| Mischer |
Thermostatischer Drei-Wege-Mischer von HERZ |
| Thermostatkopf |
Kapillar-Thermostatkopf mit Fühler im Vorlauf |
| Einstellbereich Vorlauftemperatur |
20 – 70 °C |
| Regelung |
Festwertregelung, selbsttätig ohne Hilfsenergie |
| Schwerkraftbremse |
integriert im Vorlauf |
| Anschlüsse Verbraucher |
1" IG, flachdichtend |
| Anschlüsse Anlage |
1½" AG |
| Achsabstand |
125 mm |
| Abmessungen (H × B × T) |
400 × 250 × 240 mm |
| Pumpe |
Grundfos UPM3 Hybrid 25/7 Hocheffizienzpumpe |
| Regelung Pumpe |
intern (Proportionaldruck, Konstantdruck, Konstantkurve, AUTOADAPT) oder extern per PWM-Signal (optional) |
| Energieeffizienzindex Pumpe |
EEI ≤ 0,20 |
| Max. Förderhöhe |
7,2 m |
| Max. Fördermenge Pumpe |
3,8 m³/h |
| Leistungsaufnahme Pumpe |
2 – 52 W |
| Max. Mediumtemperatur Pumpe |
110 °C |
| Umgebungstemperatur Pumpe |
0 – 55 °C |
| Max. Betriebsdruck Pumpe |
10 bar |
| Elektrischer Anschluss Pumpe |
230 V / 50 Hz |
| Isolationsklasse Pumpe |
F |
| Pumpen-Baulänge |
180 mm |
| Stromversorgung |
230 V (nur Pumpe) |
| Kugelhähne |
Messing CW617N, vernickelt |
| Oberflächen |
Vernickelung + Kataphorese-Beschichtung |
| Thermometer |
Ø 50 mm, Skala 0 – 160 °C, rot/blau codiert, mit Absperrfunktion |
| Dämmung |
EPP 40 g/l, λ 0,038 W/mK, belüftet, schallgedämpft |
| Brandverhalten Dämmung |
nach ISO 3795 |
| Dichtungen |
EPDM |

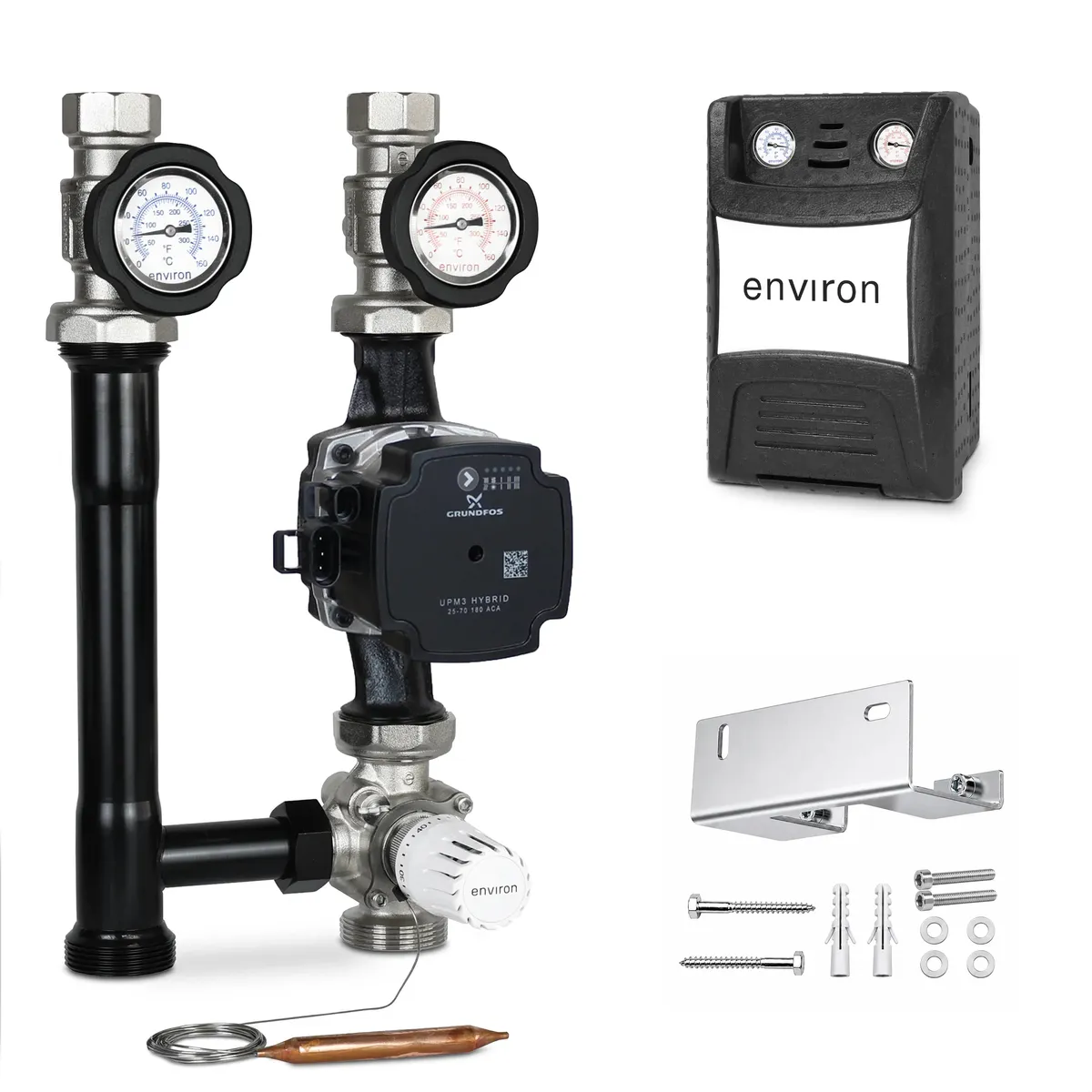

Lieferumfang
- 1× Environ ProfiMix EN002 Heizkreispumpengruppe, einbaufertig, mit thermostatischem Drei-Wege-Mischer, Kapillar-Thermostatkopf 20–70 °C, Grundfos UPM3 Hybrid 25/7 Hocheffizienzpumpe, Thermometer-Absperrventilen, Schwerkraftbremse und EPP-Dämmung
- 1× Wandhalterung
- 1× Montageset mit Schrauben, Dübeln und Unterlagsscheiben
- 1× Netzkabel für die Pumpe
- 1× Montage- und Wartungsanleitung
- 1× Hinweisblatt
